乐泰3609胶水是一种单组分,受热后快速固化的环氧胶粘剂.它的优良触变性能和无空气状态使之非常适用于高速SMT 贴片机点胶,并具有良好的胶点形状.

控制

典型用途

用于波峰焊前印刷电路板上SMD件的粘接.特别适用在要求中高速点胶,胶点形状高,湿强度高,电性能好的场合使用.固化前材料性能

典型

值 范围

化学类型 环氧树脂

外观 暗红色凝胶体

比重@25°C 1.2

屈服值, 25°C, Pa: 550 250-700

卡森粘度@25°C, Pas(Haake PK100, M10/PK1 2° Cone Casson Model Over 0.4-30 1/s) 0.7 0.16-2

闪点(TCC), °C >93

颗粒尺寸, mm 15 <150mm

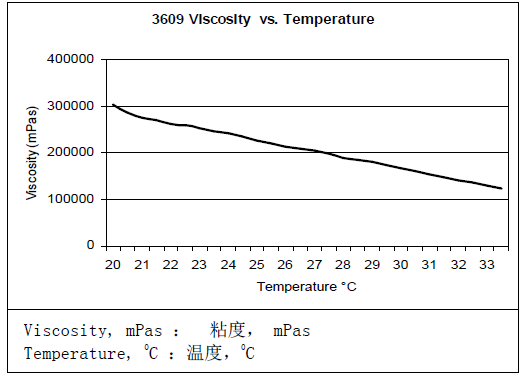

温度－粘度曲线

上图给出了一条典型的温度-粘度曲线, 是使用Haake转子粘度计 PK100, M10/PK1 2° Cone,在剪切速率为2s-1的条件下测得的.这条曲线代表了点胶嘴处的剪切速率,提高储胶罐或点胶嘴的温度处于30°C-35°C间有助于改善高速点胶的点胶效果.

典型固化性能

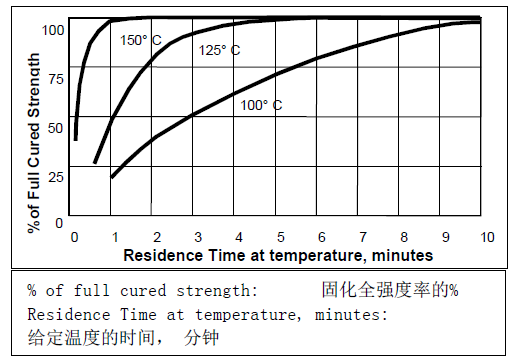

适宜的固化条件是在 100°C 以上的温度下加热 (一般在150°C 时加热90-120 秒).固化速度及最终强度与在固化温度下固化的时间长短有直接的关系.下图中的曲线表示在不同的温度和时间下所达到的扭转强度。这里的时间是指从胶粘剂达到固化温度算起.实际上,整个的加热时间要比图中标的长一些,因为有一段预热时间.强度值是在1206 电容器上,22°C下,根照IPCSM817(2.4.42)测得的.

联络电话：400-877-1388
